R-2R DAC là gì? Nguyên lý, công thức & so sánh với Delta-Sigma

Nếu từng tìm hiểu về DAC âm thanh hay mạch chuyển đổi tín hiệu số, bạn chắc đã gặp thuật ngữ R2R DAC. Bài viết này giải thích R-2R là gì, hoạt động ra sao, có sơ đồ mạch 4 bit minh họa, ưu nhược điểm và lý do giới audiophile vẫn ưa chuộng kiến trúc này.

Lưu ý về tên gọi: R2R không phải là “Resistor-to-Resistor”. Tên đúng là R-2R resistor ladder (thang điện trở R-2R), chỉ mạng điện trở chỉ dùng hai giá trị R và 2R.

1. R-2R là gì?

R-2R là kiểu mạch thang điện trở dùng để chuyển tín hiệu số thành tín hiệu tương tự (DAC). Đây là cách đơn giản và rẻ để thực hiện chuyển đổi số sang tương tự, dựa trên các mạng điện trở chính xác lặp lại theo cấu trúc bậc thang.

Tên gọi xuất phát từ hai giá trị điện trở trong mạch. Một điện trở có giá trị cơ sở “R”, điện trở còn lại có giá trị gấp đôi là “2R”, bất kể thang có bao nhiêu bit. Vì vậy “R2R” chỉ tỷ lệ 1:2 giữa hai loại điện trở.

Ví dụ DAC R2R desktop: FiiO WARMER R2R.

2. Vì sao cần R-2R? Hạn chế của DAC trọng số nhị phân

DAC điện trở trọng số nhị phân (binary-weighted) dùng dãy điện trở R, 2R, 4R, 8R… cho từng bit. Kiểu này cần dải điện trở chính xác rất rộng, nên khi số bit tăng lên thì trở nên đắt và khó thực hiện.

Ví dụ với DAC 12 bit, điện trở của bit thấp nhất lớn gấp 2.048 lần điện trở của bit cao nhất, mà cả hai vẫn phải giữ độ chính xác tương đối rất cao. R-2R giải quyết đúng bài toán này: chỉ dùng hai loại điện trở cho mỗi bit dữ liệu, vẫn đạt trọng số nhị phân với mức tăng số lượng điện trở khá khiêm tốn.

3. Nguyên lý hoạt động của mạch R-2R

3.1. Cấu trúc cơ bản

Mỗi bit đầu vào điều khiển một công tắc. Công tắc nối với Vref khi bit bằng 1 và nối đất (GND) khi bit bằng 0. Bit có trọng số lớn nhất (MSB) nằm gần ngõ ra, bit nhỏ nhất (LSB) nằm ở đầu xa.

Mạng điện trở đóng vai trò chia áp, nên điện áp ra là tổng đóng góp có trọng số của các bit.

3.2. Vì sao mỗi bit “nhẹ” hơn bit trước đúng một nửa?

Đây là điểm cốt lõi của R-2R. Nhìn từ bất kỳ nút nào về phía LSB, tổng trở tương đương luôn bằng 2R:

• Ở đầu LSB, điện trở kết cuối 2R nối đất.
• Tại nút đầu tiên, 2R của kết cuối song song với 2R của nhánh bit cho ra R.
• Cộng thêm điện trở nối tiếp R tới nút kế tiếp, ta lại được 2R.

Cấu trúc này lặp lại ở mọi nút, nên mỗi lần tín hiệu đi qua một nút thì bị chia đôi. Khi đi từ MSB về LSB, đóng góp điện áp của mỗi bit giảm một nửa. Cũng có thể xem thang R-2R như một chuỗi các bộ chia dòng, trong đó độ chính xác đầu ra chỉ phụ thuộc vào mức độ khớp giữa các điện trở.

3.3. Công thức tính điện áp ra

Với DAC n bit và giá trị số đầu vào D (từ 0 đến 2ⁿ − 1), điện áp ra lý tưởng là:

Vout = Vref × D / 2ⁿ

Ví dụ với DAC 5 bit, Vref = 3,3 V: có 32 mức, mỗi bậc bằng 3,3/32 ≈ 0,103 V. Khi đầu vào là 10000₂ (D = 16), điện áp ra bằng đúng một nửa Vref, tức 1,65 V.

Nếu dùng op-amp làm bộ đệm hoặc khuếch đại, cực tính điện áp ra phụ thuộc cấu hình đảo hay không đảo. Một mạch 2 bit mẫu thường chọn R trong khoảng 2,5 kΩ đến 10 kΩ và điện trở hồi tiếp Rf = 2R.

3.4. Trở kháng ngõ ra không đổi

Trở kháng ra của thang bằng R bất kể số bit, giúp việc thiết kế bộ lọc và các mạch analog phía sau đơn giản hơn. Đây là một lý do khiến R-2R vừa nhanh vừa dễ ghép nối.

4. Sơ đồ mạch R-2R 4 bit minh họa

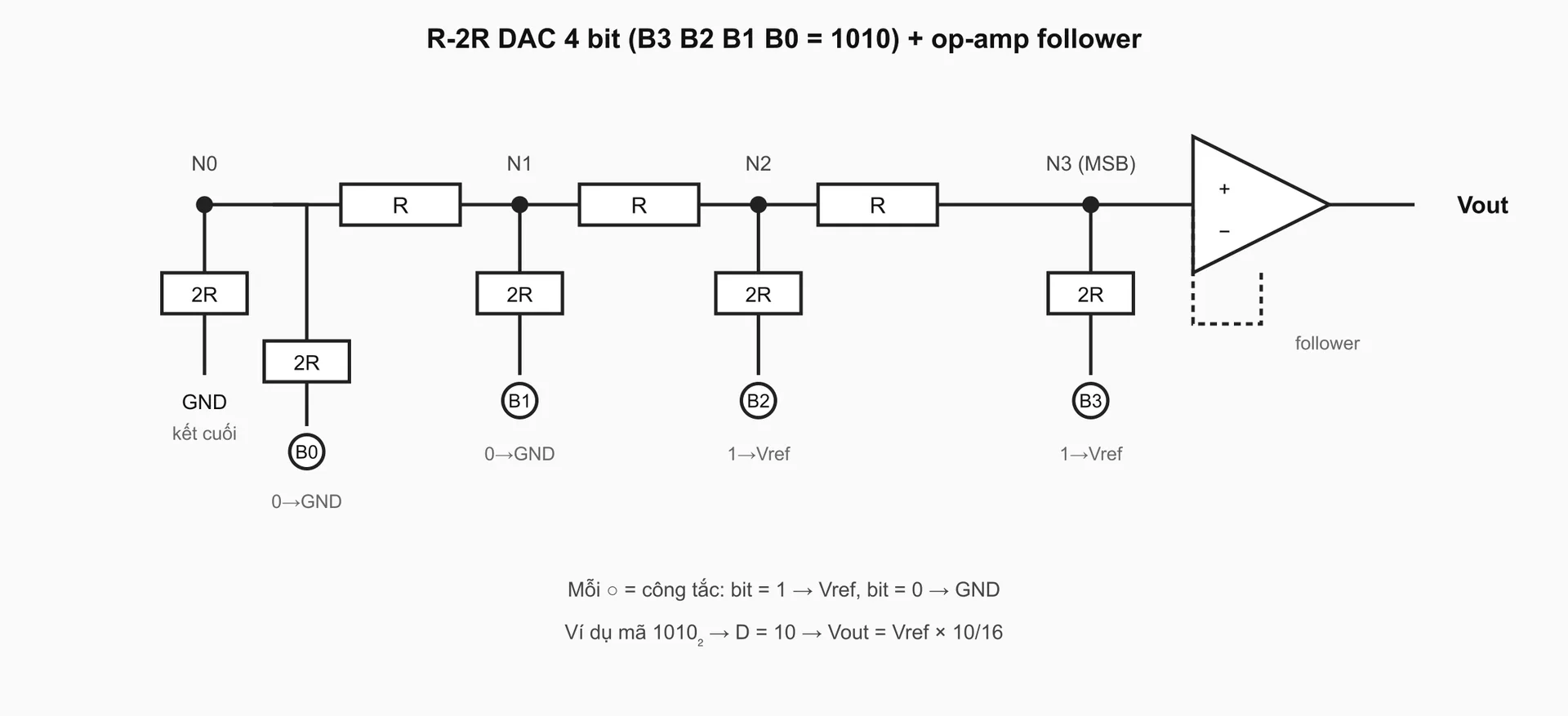

Sơ đồ dưới đây là DAC R-2R 4 bit ở chế độ điện áp, có bộ đệm op-amp (voltage follower) ở ngõ ra. Trong ví dụ, mã đầu vào là B3B2B1B0 = 1010.

Dưới đây là bản sơ đồ dạng chữ để tham khảo.

                R          R          R
   N0 o───────/\/\/────o───/\/\/────o───/\/\/────o────────┐  (nút MSB)
   │           N0→N1   N1  N1→N2   N2  N2→N3    N3       │
  [2R]  (kết cuối)     │           │            │      (+)\
   │                  [2R]        [2R]         [2R]      │  >──┬── Vout
  GND                  │           │            │      (−)/    │
                       ○ B1        ○ B2         ○ B3      │    │
        ○ B0 (qua 2R từ N0)                               └────┘ (hồi tiếp)
        mỗi ○ = công tắc: bit = 1 → Vref, bit = 0 → GND

Cách đọc sơ đồ:

• Điện trở nối tiếp R nằm trên đường chính, điện trở 2R rẽ nhánh xuống công tắc của từng bit.
• Điện trở 2R ngoài cùng bên trái là điện trở kết cuối nối xuống đất, bắt buộc phải có để mọi nút “nhìn” về phía LSB luôn thấy 2R.
• Nút bên phải (MSB) là ngõ ra của thang, đưa vào ngõ vào không đảo (+) của op-amp. Op-amp mắc kiểu voltage follower nên cách ly thang khỏi tải, tránh làm sai điện áp.

Bảng giá trị mẫu (Vref = 5 V, 16 mức, mỗi bậc = 5/16 = 0,3125 V):

Lưu ý: giá trị lớn nhất (mã 1111) là 15/16 Vref, không bao giờ chạm đúng Vref. Đây là đặc điểm chung của DAC n bit.

5. Ưu điểm của R-2R DAC

• Chỉ cần hai giá trị điện trở. Thậm chí có thể chỉ cần một giá trị nếu tạo 2R bằng hai điện trở R nối tiếp, hoặc tạo R bằng hai điện trở 2R song song. Điều này thuận lợi cho sản xuất hàng loạt và mua linh kiện.
• Chi phí thấp, dễ mở rộng số bit. Thêm một bit chỉ cần thêm một cặp R và 2R.
• Tốc độ cao, vì mọi bit được chuyển đổi song song.
• Trở kháng ra ổn định, dễ ghép với tầng phía sau.
• Ứng dụng đa dạng. Kiến trúc này xuất hiện từ việc tạo hình tín hiệu âm thanh đến các phép phân tích thống kê, và được xem là cách tạo điện áp analog từ giá trị số một cách đơn giản, hiệu quả, chính xác và rẻ.

6. Nhược điểm và những điều cần lưu ý

6.1. Sai số điện trở, đặc biệt ở các bit cao

Điểm yếu lớn nhất của R-2R là độ khớp (matching) giữa các điện trở. Sai lệch nhỏ ở điện trở của các bit cao có thể lấn át hoàn toàn đóng góp của các bit thấp, vì sai số điện áp tuyệt đối lớn nhất đến từ các điện trở của bit cao nhất.

Yêu cầu khắt khe hơn nhiều so với cảm nhận. Khớp linh kiện trong phạm vi 0,1% tương ứng độ tuyến tính khoảng 10 bit, trong khi ứng dụng âm thanh có thể cần độ tuyến tính tới 14 bit. Nói cách khác, dùng điện trở sai số 1% cho DAC 16 bit sẽ không cho độ phân giải thực như con số trên nhãn. Sai số này biểu hiện dưới dạng méo phi tuyến phụ thuộc mã đầu vào (DNL/INL).

6.2. Glitch tại các điểm chuyển mã lớn

Khi mã đổi từ 0111…1 sang 1000…0, nhiều công tắc đổi trạng thái cùng lúc và không hoàn toàn đồng bộ, gây xung nhiễu ngắn gọi là glitch. Cách giảm thiểu là dùng chốt đồng bộ khi cập nhật mã để hạ năng lượng glitch ở các lần chuyển mã lớn.

6.3. Thời gian xác lập (settling time)

Không mạch thực nào đổi trạng thái tức thì. Các điện dung ký sinh kết hợp với điện trở của thang tạo thành mạng RC, nên đầu ra cần thời gian để xác lập về giá trị mới. Thời gian này quyết định tốc độ tối đa của DAC.

6.4. Tăng số bit làm tăng rủi ro sai số

Số bậc càng nhiều thì càng có nhiều điện trở, tức càng nhiều chỗ để sai số tích lũy nếu linh kiện không đủ chính xác. Vì vậy DAC R-2R rời độ phân giải rất cao khó và đắt để chế tạo.

7. Mẹo thiết kế R-2R DAC

1. Ưu tiên độ khớp tỷ lệ hơn dung sai tuyệt đối. Dùng mạng điện trở tích hợp hoặc chọn cặp linh kiện cùng lô.
2. Chọn bộ đệm hoặc mạch khuếch đại trở kháng phù hợp với tải và băng thông.
3. Lọc nhiễu nguồn tham chiếu Vref, đặt tụ tách nguồn sát mạch.
4. Chốt dữ liệu đồng bộ để giảm glitch.
5. Thêm bộ lọc tái tạo (reconstruction filter) phía sau để loại bỏ thành phần alias.

8. R-2R và Delta-Sigma khác nhau ở đâu?

8.1. Bản chất kiến trúc

Delta-Sigma (ΔΣ) chiếm phần lớn thị trường DAC hiện nay. DAC ΔΣ lấy mẫu vượt (oversampling) tín hiệu vào rồi chuyển thành luồng 1 bit hoặc ít bit tốc độ cao. Trong khi đó R2R hoạt động không cần hồi tiếp và dùng các điện trở song song để xử lý trực tiếp toàn bộ độ sâu bit (ví dụ 24 bit).

8.2. Ai có lợi thế kỹ thuật?

• ΔΣ giải bài toán độ khớp bằng thuật toán. DAC 1 bit chỉ có hai điểm trên hàm truyền đạt nên vốn dĩ tuyến tính, không cần độ khớp linh kiện khắt khe như DAC nhiều bit. Cái giá là nhiễu ngoài băng tần lớn, được xử lý bằng noise shaping và bộ lọc.
• R2R giữ nguyên “bản chất bit”. Thang điện trở đơn giản thường cho độ tuyến tính tốt và chuyển đổi trực tiếp tín hiệu vào thành ngõ ra mà không cần thuật toán phức tạp.
• ΔΣ thắng về số liệu đo và chi phí. Ngay cả những người ủng hộ R2R cũng thừa nhận ΔΣ chiếm ưu thế nhờ tiết kiệm chi phí, thiết kế nhỏ gọn và thông số đo lường xuất sắc. Nhiều DAC desktop phổ biến hiện nay (ví dụ hệ Luxsin X8 hay Topping DX1 II) thuộc nhóm kiến trúc hiện đại này.

8.3. Về “chất âm”

Cộng đồng audiophile hay cho rằng R2R nghe tự nhiên, “analog” hơn. Đây phần lớn là đánh giá chủ quan. So sánh lý thuyết ít ý nghĩa vì cách triển khai DAC có vô số biến số, và các yếu tố xung quanh như nguồn cấp, tầng chuyển đổi I/V, tầng ra còn quan trọng không kém con chip. Một thiết kế R2R kém vẫn có thể thua một DAC ΔΣ tốt, và ngược lại.

Hai hướng triển khai R2R desktop: FiiO WARMER R2R và Eversolo DAC-R8.

8.4. Bảng so sánh nhanh

9. R-2R DAC dùng ở đâu?

• Dự án vi điều khiển và Arduino: tạo tín hiệu analog từ các chân số GPIO chỉ bằng vài chục điện trở.
• DAC âm thanh cao cấp: các hãng theo đuổi kiến trúc “discrete R2R” hoặc NOS (non-oversampling). Tại District M, bạn có thể gặp hướng R2R trên các sản phẩm như FiiO DM15 R2R hay FiiO WARMER R2R.
• Máy phát tín hiệu, thiết bị đo lường và hệ thống cần chuyển đổi tốc độ cao.
• Giảng dạy điện tử số và analog, vì mạch dễ dựng và dễ phân tích.

FiiO DM15 R2R: máy nghe CD portable dùng kiến trúc R2R.

R2R kết hợp tube: FiiO WARMER R2R (desktop) và Shanling EC Zero T (portable).

Với DAC đa năng desktop / dongle phổ biến hơn (thường ΔΣ), tham khảo thêm các lựa chọn như FiiO KA15.

10. Câu hỏi thường gặp (FAQ)

11. Kết luận

R-2R DAC là một trong những kiến trúc chuyển đổi số sang tương tự thanh lịch nhất: hai giá trị điện trở, cấu trúc lặp lại, trở kháng ra cố định, tốc độ cao. Đổi lại, chất lượng phụ thuộc hoàn toàn vào độ khớp của các điện trở, đặc biệt ở các bit cao. Nếu bạn làm dự án nhỏ hoặc muốn hiểu bản chất của DAC, R-2R là nơi bắt đầu tuyệt vời. Nếu cần độ phân giải cao với chi phí hợp lý, Delta-Sigma vẫn là lựa chọn phổ biến. Còn với người nghe nhạc, cách tốt nhất vẫn là nghe thử thiết bị cụ thể thay vì chỉ dựa vào tên kiến trúc.
